12系列数码模拟输出磁悬浮位移传感器是专为壁厚控制伺服油缸而设计。其优点是极高精度和超短有效行程。可以直接安装在壁厚控制油缸顶端。数码模拟电压/电流输出能有效地减少周边设备噪音干扰。

    12系列是采用非接触式磁悬浮测量技术。此技术能提供高精准、直接和绝对值的位移输出。而且能消除所有工作磨损而带来的误差。

    电子部份为IP65等级，使电子模块受到最佳的抗震，防尘和防潮保护。输出连接为业界常用的航空接头（D60），既方便又容易接线。

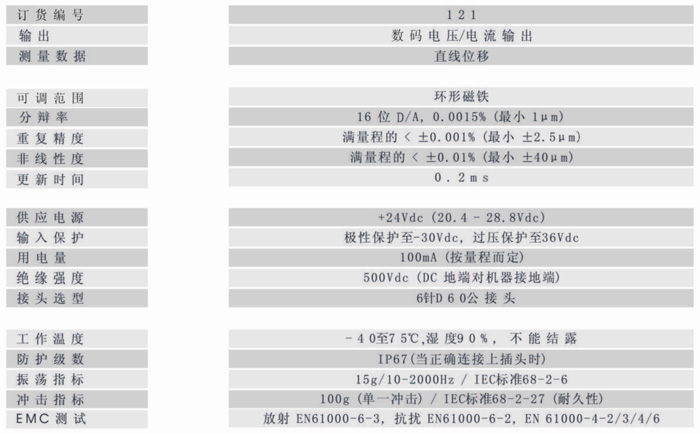

    标准规格：

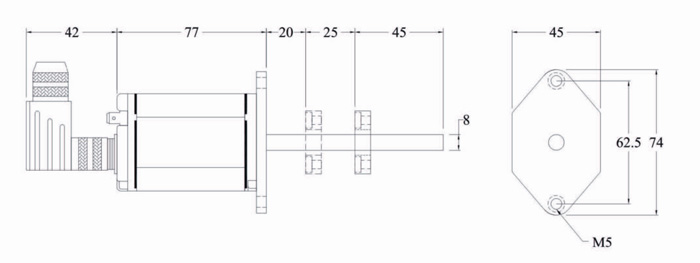

    外壳尺寸：

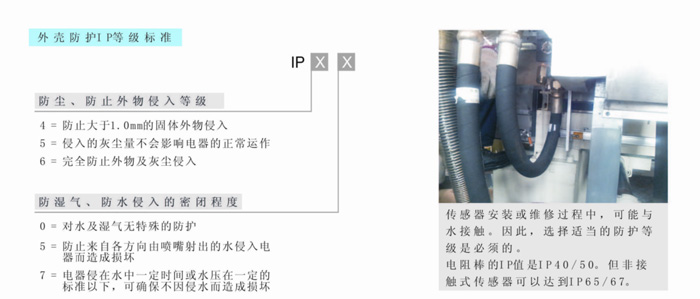

    外壳防护IP等级标准

    悬浮型磁铁安装示例

    事实上，悬浮型磁铁安装是非常简单。相比导轨型磁铁，它可以完全消除万向接头磨损而产生的误差。是真正发挥磁悬浮特色的安装方法。

    模拟量输出传感器安装注意事项

    1)提供十分稳定的24V供电:不要跟大耗电量设备如油压元件，发热器等共用。因为大耗电量设备在运作过程中会引致电压不稳定。

    2)接线质量和安装:必须使用四芯双绞线，最小尺寸为 O.2 mm2。安装环境也要跟中和高压电缆分开。以免受到干扰。

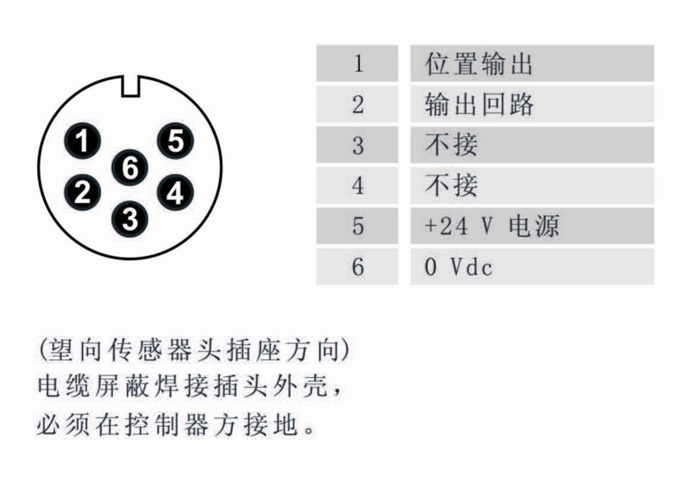

    3)接线方法:请参照目录内所指示 。千万不要用传统电阻棒三线接法 。

    4)设备接地:地线安装是十分重要。合标的接地不但使用家操作时更为安全，而且也使传感器受其他设备干 扰减少。
