16系列磁悬浮位移传感器是专为U型吊环液压缸又或是受空间限制的液压缸而设计。它的绝对位置值被编码成模拟输出或SSI的二进制码或格雷码并且通过串行的RS422标准传送到控制器。配合精确液压缸及控制阀便组成一个高标准的闭环控制系统。

在产品的性能上是采用非接触式磁悬浮测量技术。此技术能提供高精准、高可靠性、稳定性高、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差，无须重新标定，无须定期维护。电子部份为IP65等级，使电子模块受到最佳的抗震，防尘和防潮保护。

安装说明：

油缸盖加工细节：

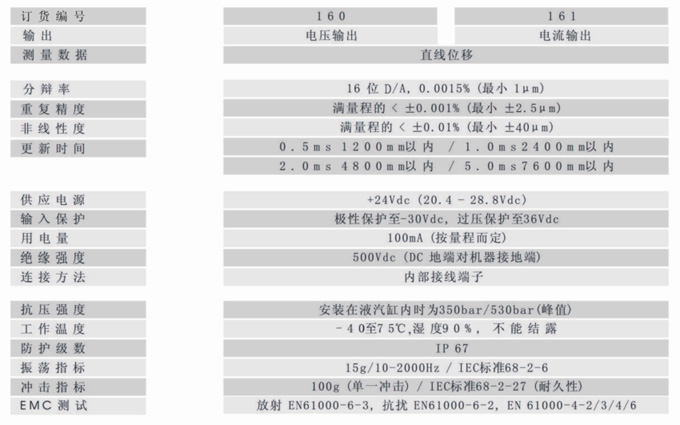

标准规格：

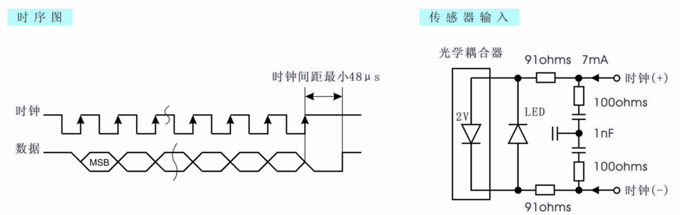

传感器连接：

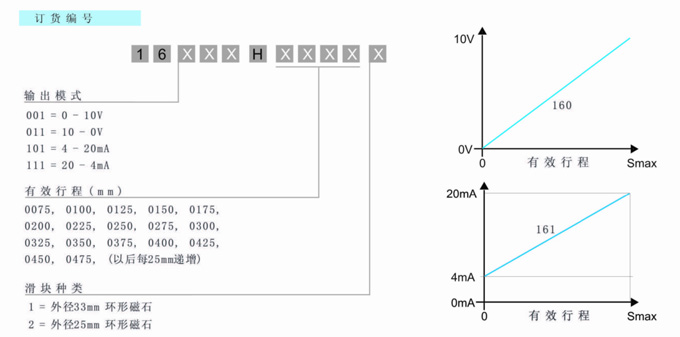

订货编号：

标准规格：

订货编号：

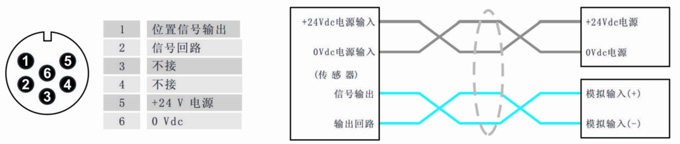

传感器连接：

    外壳防护IP等级标准：

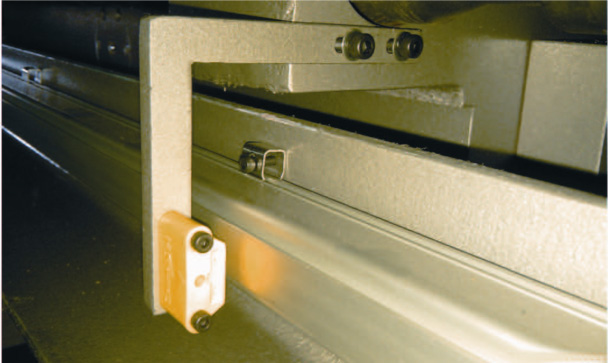

    悬浮型磁铁安装示例：

    事实上，悬浮型磁铁安装是非常简单。相比导轨型磁铁，它可以完全消除万向接头磨损而产生的误差。是真正发挥磁悬浮特色的安装方法。

    模拟量输出传感器安装注意事项:

    1)提供十分稳定的24V供电:不要跟大耗电量设备如油压元件，发热器等共用。因为大耗电量设备在运作过程中会引致电压不稳定。

    2)接线质量和安装:必须使用四芯双绞线，最小尺寸为 O.2 mm2。安装环境也要跟中和高压电缆分开。以免受到干扰。

    3)接线方法:请参照目录内所指示 。千万不要用传统电阻棒三线接法 。

    4)设备接地:地线安装是十分重要。合标的接地不但使用家操作时更为安全，而且也使传感器受其他设备干 扰减少。
