19系列为新开发的数码智能型磁悬浮位移传感器。是采用非接触式磁悬浮测量技术。此技 术能提供高速、高精准、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。

   19系列特别针对苛刻环境应用设计，如炼油，化工，发电，制药等。除了基本的模拟量的电压和电流信号输出外，还提供更为丰富的通信接口包括数字量的SSI和Start/Stop ，现场总线的CANbus和Profibus-DP等。

    19系列为专业的传感器系列，为用户提供简单，直接的位置反馈信号，节省成本，提升生产效益。

输出模式包括有：

（信号输出模式选型，点击以下文字进入）

——模拟电压与电流输出

——Start/Stop信号输出

——SSI同步串连数字输出

——CANBus输出

——Profibus-DP

——DeviceNet输出

19系订货编号组成：

     19系列订货编号由两组号码组成：信号输出编号及安装模式编号。

     首先选择所需的输出格式如：SSI、CANBus等等。之后再选择所需的安装模式，如耐压管，铝成型外壳或分离传感器杆型。（如下图示）

19系列选型示例：SSI信号输出 / 耐压管安装模式，如下图

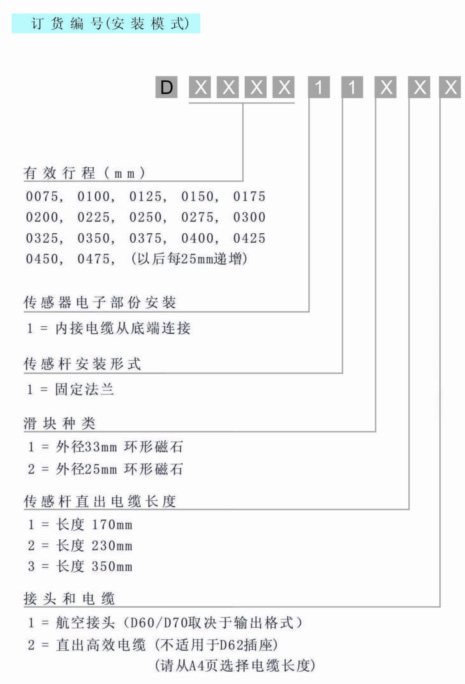

安装模式选型参数表如下：

   19系列 D型适用于U-形吊环的油缸内安装

    简介：D型特别适用于受空间限制的油缸或两端都带 U-形吊环的油缸内安装 。传感杆为感应元件 。它包括一条带紧压密封安装的耐压不锈钢 管。整支传感杆通过活 塞孔装入活塞 内。外部连接的 电子头部分，于传感杆的连接可通过接合板底面的电缆进线。

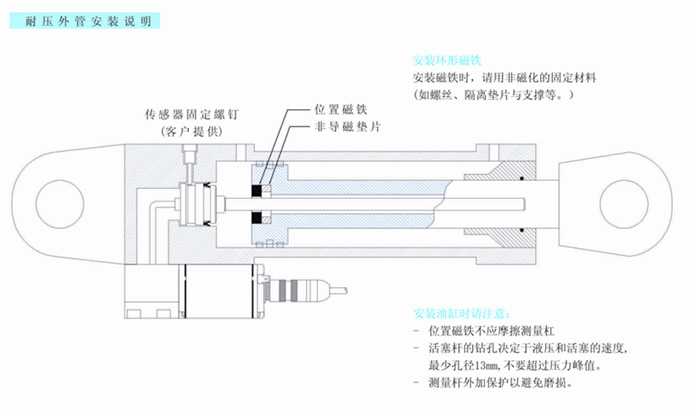

耐压外管安装说明：

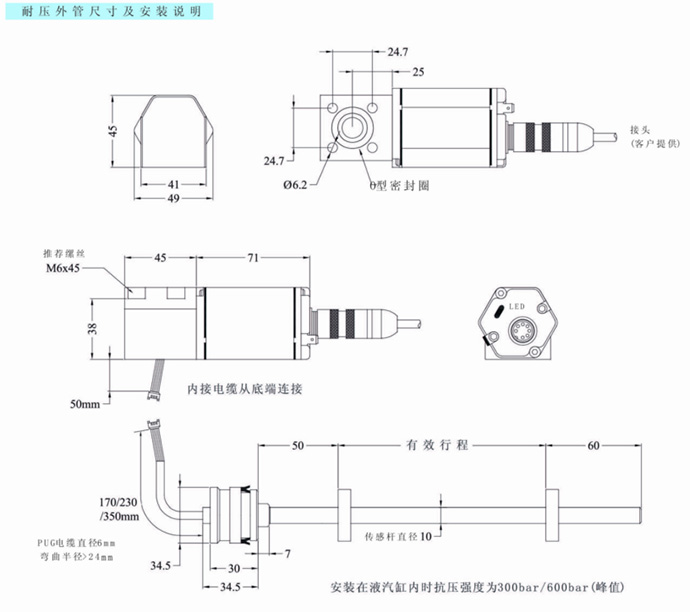

耐压外管尺寸及安装说明：

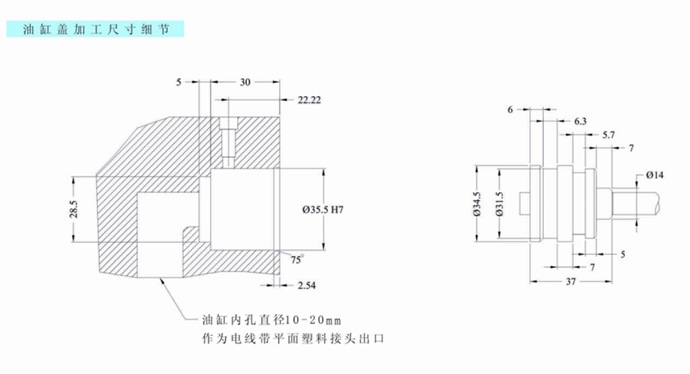

油缸盖加工尺寸细节说明：
