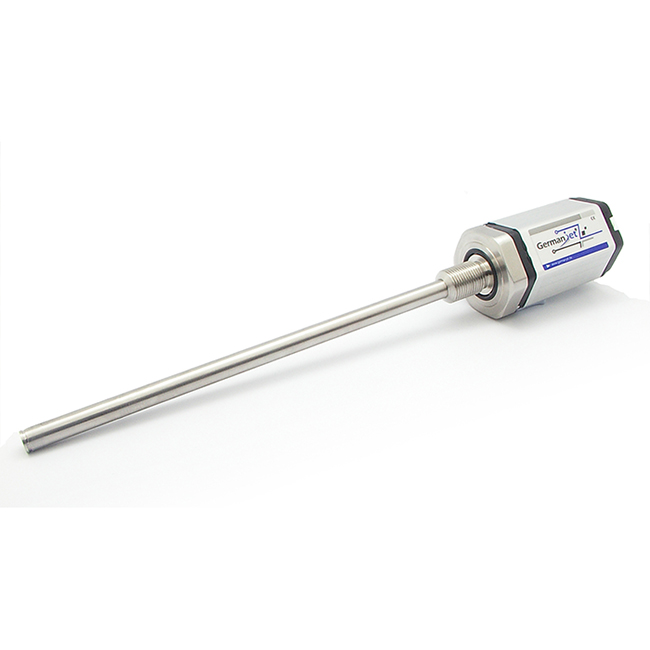

19系列为新开发的数码智能型磁悬浮位移传感器。是采用非接触式磁悬浮测量技术。此技 术能提供高速、高精准、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。

   19系列特别针对苛刻环境应用设计，如炼油，化工，发电，制药等。除了基本的模拟量的电压和电流信号输出外，还提供更为丰富的通信接口包括数字量的SSI和Start/Stop ，现场总线的CANbus和Profibus-DP等。

  19系列为专业的传感器系列，为用户提供简单，直接的位置反馈信号，节省成本，提升生产效益。

（信号输出模式选型，点击以下文字进入）

——模拟电压与电流输出

——Start/Stop信号输出

——SSI同步串连数字输出

——CANBus输出

——Profibus-DP

——DeviceNet输出

19系订货编号组成：

     19系列订货编号由两组号码组成：信号输出编号及安装模式编号。

     首先选择所需的输出格式如：SSI、CANBus等等。之后再选择所需的安装模式，如耐压管，铝成型外壳或分离传感器杆型。（如下图示）

19系列选型示例：SSI信号输出 / 耐压管安装模式，如下图

19系列需另外选安装模式：

如下（可点击进入）：

H型：数码智能油缸内置安装

P型：机床外置表面安装

D型：U形吊环的油缸内安装

  输出信号选型参数表如下：

  19系列-196-DeviceNet 输出信号选型参数表：

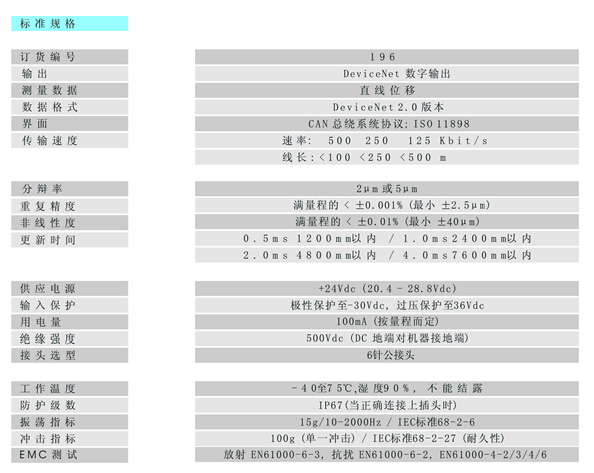

  标准规格

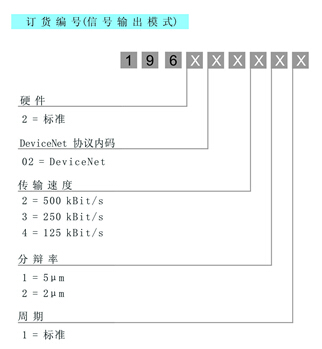

196订货编号（信号输出模式）

注意：DeviceNet的输出格式选项是用户和控制器选定，并非由德敏哲Germanjet公司决定。

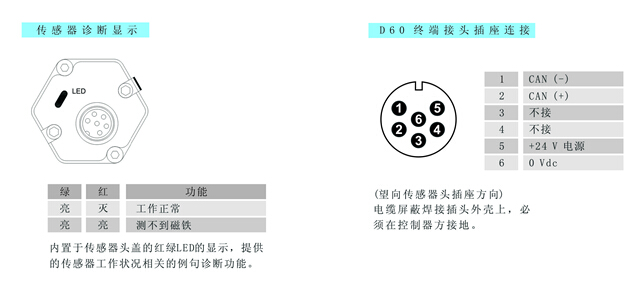

传感器诊断显示，             D60终端接头插头插座连接图示

内置于传感器头盖的红绿LED的显示，提供的传感器工作状况相关的例名诊断功能。

Germanjet位移传感器196系列DeviceNet信号输出模式系统说明：

   设备网（DeviceNet）是一个以CAN为基础的现场总线网络，利用一条公开数据总线连接系统上的同频部件，大量减少配线和安装时间，从而降低整体成本。

   DeviceNet最高速率达500Kbit/S。位置输出最高分辨率为2/um。DeviceNet不仅提供高速，准确和可靠的数据传输，更提供数据外处理优先次序，系统状况报告和自我诊断功能。

  此外，安装过程快捷，只需将电子数据表（EDS）上载到系统网络便可。传感器的设置参数将以Electrionic Data Sheet（EDS）格式存在放在网络内，请在www.germanjet.com.cn网站下载即可。

  只有节点号和带宽速率两个可设置参数。如需要，可利用如Rockwell Automation公司提供的DeviceNet Manager设置（原厂设定节点号为63和带宽速率为500Kbit/S）。
